Здравствуйте дорогие пользователи нашего сайта!!!

Эта статья первая из серии "Своими руками"

Речь пойдёт об устройстве которое стоит не менее 800 ста рублей. По крайней мере это средняя цена тестера. В Костроме он стоит не менее 1000 рублей.

Дак вот значит работаю я системным администратором в КМТ корпус "В" и однажды при построении сети в корпусе возникла такая проблема, взял я кабелеь UTP (витая пара). Подключил значит я один конец к разъёму сетевой платы а другой к Хабу

Немного теории

Хаб (англ. hub, буквально — ступица колеса, центр) — в общем смысле, узел какой-то сети.

Сетевой концентратор или хаб (жарг. от англ. hub — центр деятельности) — сетевое устройство, предназначенное для объединения нескольких устройств Ethernet в общий сегмент сети. Устройства подключаются при помощи витой пары, коаксиального кабеля илиоптоволокна. Термин концентратор (хаб) применим также к другим технологиям передачи данных: USB, FireWire и пр.

В настоящее время хабы почти не выпускаются — им на смену пришли сетевые коммутаторы (свитчи), выделяющие каждое подключённое устройство в отдельный сегмент. Сетевые коммутаторы ошибочно называют «интеллектуальными концентраторами».

Сетевой коммутатор, свич, свитч (жарг. от англ. switch — переключатель) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю, исключение составляет широковещательный трафик (на MAC-адрес FF:FF:FF:FF:FF:FF) всем узлам сети. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.

Коммутатор работает на канальном (2) уровне модели OSI и потому в общем случае может только объединять узлы одной сети по их MAC-адресам. Коммутаторы были разработаны с использованием мостовых технологий и часто рассматриваются как многопортовые мосты. Для соединения нескольких сетей на основе сетевого уровня служат маршрутизаторы.

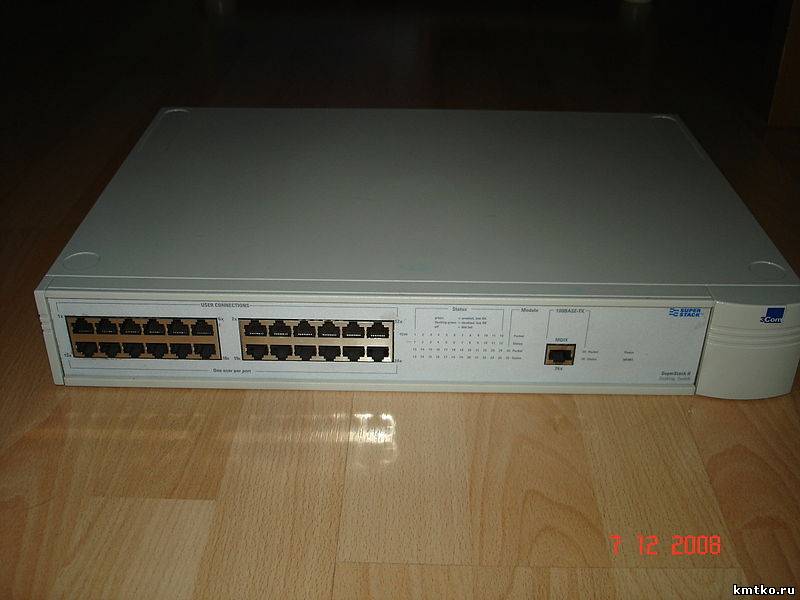

Сетевой концентратор компании 3Com

Простыми словами: Хаб – от английского «hub» (центр деятельности), сетевой концентратор, который позволяет объединить компьютеры в простую сеть. В хабе имеется определенное количество разъемов (портов), к которым подключаются все ПК сети. Обычно для этого используется кабель витая пара, обжатая определенным образом. На рисунке ниже мы изобразили схему с 9-портовым сетевым концентратором (Hub), к которому подключены 7 компьютеров и один сервер принтер

9-портовый сетевой концентратор

И так вернёмся назад к тексту....

Дак вот подключил я значит всё это дело и нефига.....Сеть не работает! В чём проблема, как узнать!?

Стал проводить диагностику стандартными методами, пинговать адреса

Это делается так : Пуск--->выполнить--->вводим cmd а потом в чёрном окне(Командная строка) вводим любой ip адресс в сети например ping 192.168.1.210 должно быть такие исходы если сеть работает

C:\>ping  192.168.1.210

Обмен пакетами с  192.168.1.210  по 32 байт:

Ответ от 91.198.174.2: число байт=32 время=54мс TTL=32
Ответ от 91.198.174.2: число байт=32 время=54мс TTL=32
Ответ от 91.198.174.2: число байт=32 время=54мс TTL=32
Ответ от 91.198.174.2: число байт=32 время=54мс TTL=32

Статистика Ping для  192.168.1.210 :
Пакетов: отправлено = 4, получено = 4, потеряно = 0 (0% потерь),
Приблизительное время приема-передачи в мс:
Минимальное = 54 мсек, Максимальное = 54 мсек, Среднее = 54 мсек

А так если не работает

C:\>ping  192.168.1.210

Обмен пакетами с  192.168.1.210  по 32 байт:

Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.


Статистика Ping для  192.168.1.210 :
Пакетов: отправлено = 4, получено = 0, потеряно = 4 (100% потерь),

Так как пакеты не передаются и все настройки в порядке есть одна мысль!!!

Неисправен Патч Корд

Коммутационный шнур, коммутационный кабель или патч-корд (от англ. patching cord — соединительный шнур) — одна из составных частейструктурированной кабельной системы. Представляет собой электрический или оптоволоконный кабель для подключения одного электрического устройства к другому или к пассивному оборудованию передачи сигнала. Может быть любых типов и размеров, на одном или обоих концах кабеля обязательно присутствуют соответствующие соединяемым устройствам коннекторы.

Как же его проверить Патч.корд????

Легко и просто!!

Подсоединить к тестеру и вуаля...

А чтобы было к чему подсоединять нужно собрать тестер из подручных средств..

И так преступим к практической части.

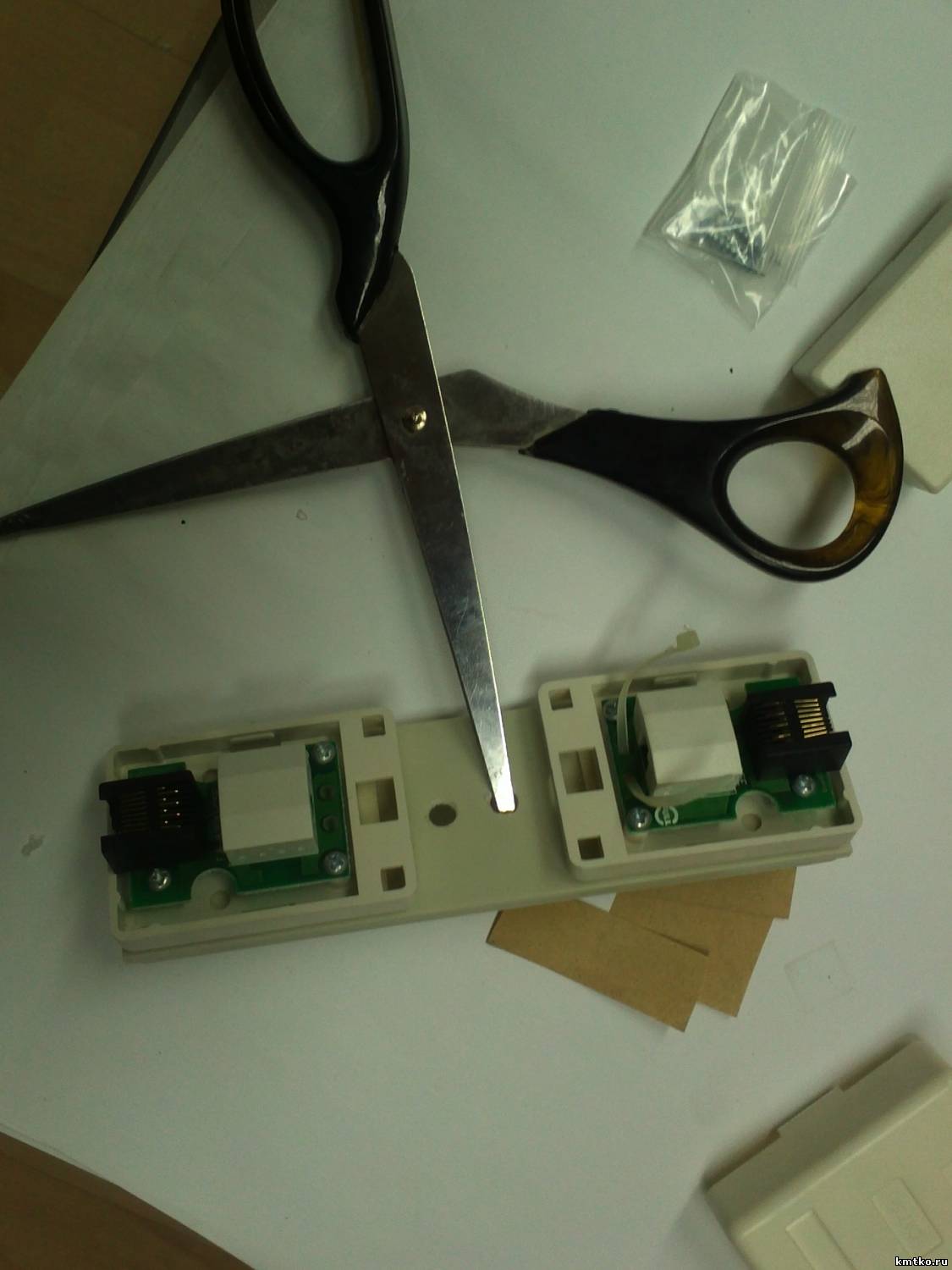

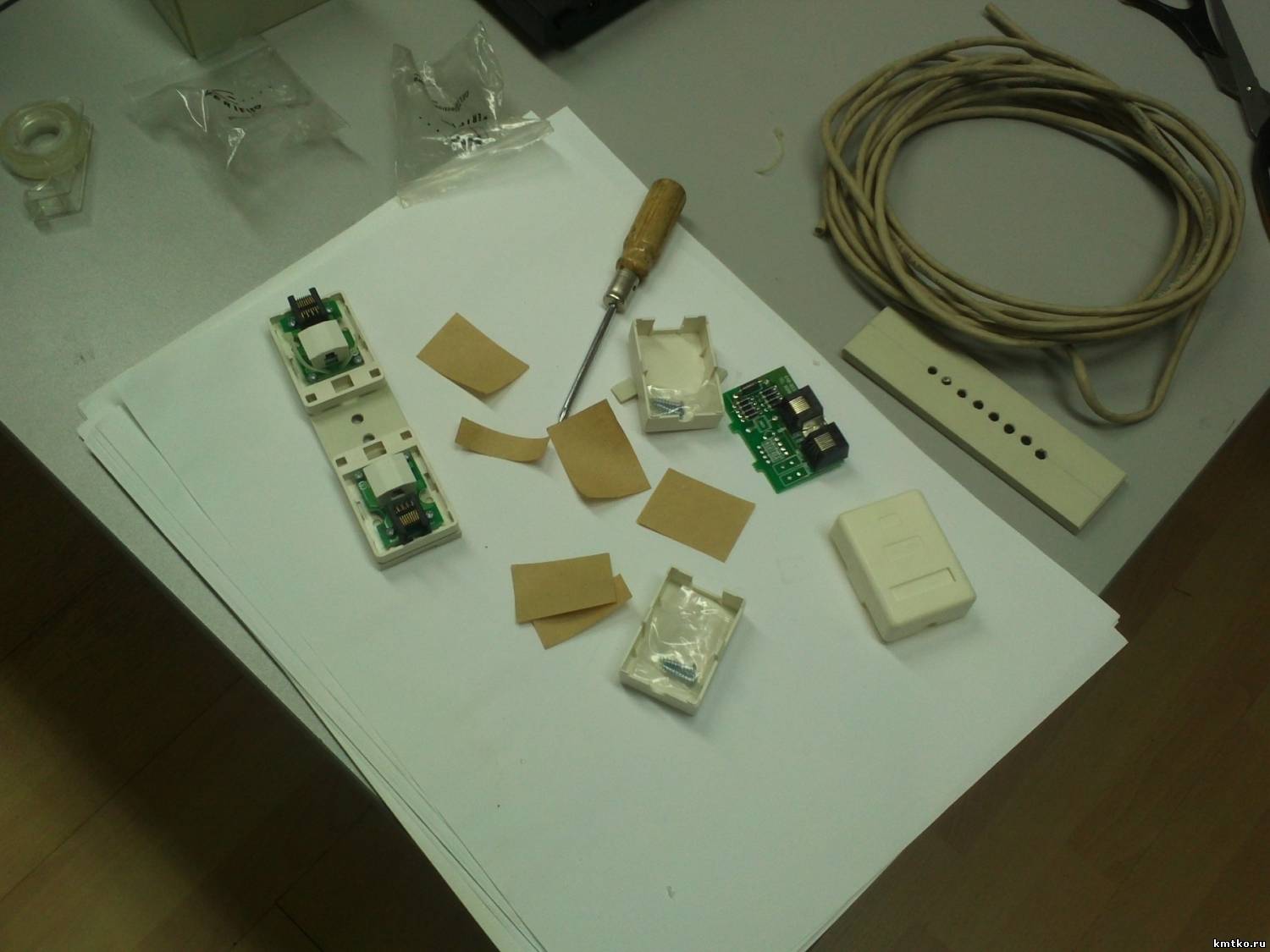

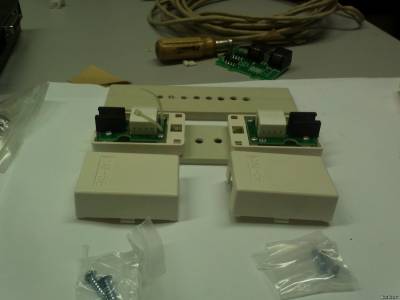

Нам нужно:

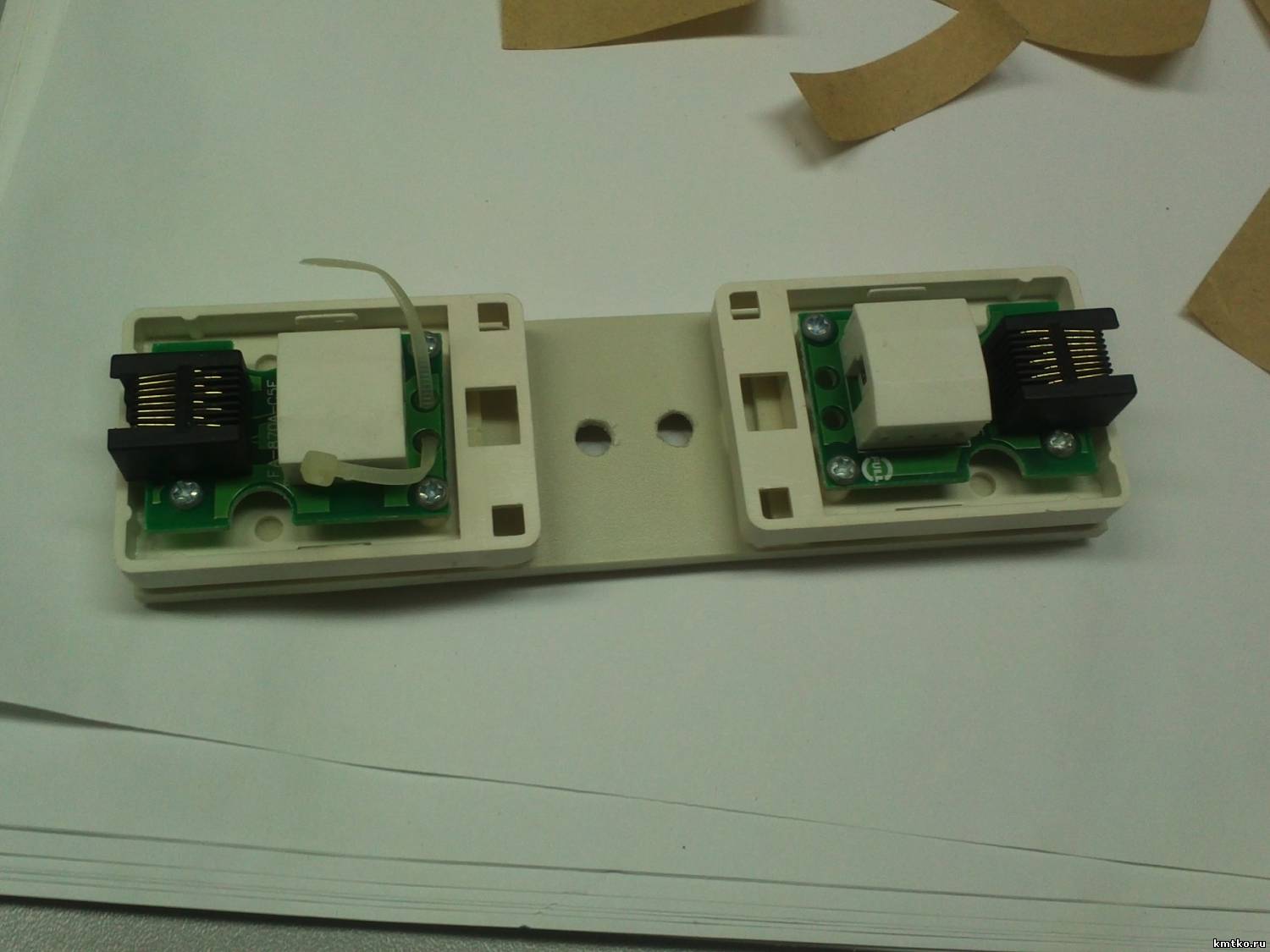

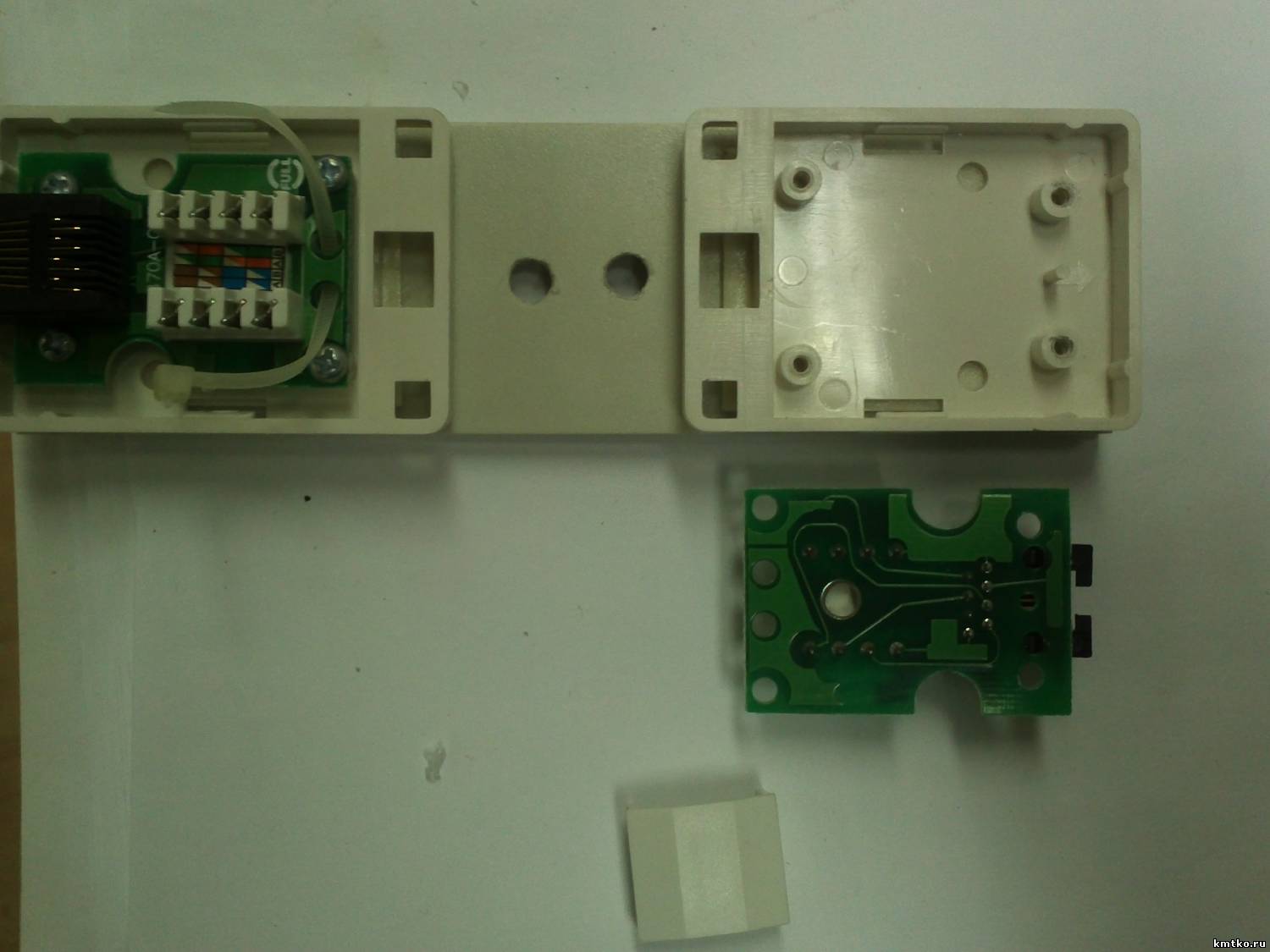

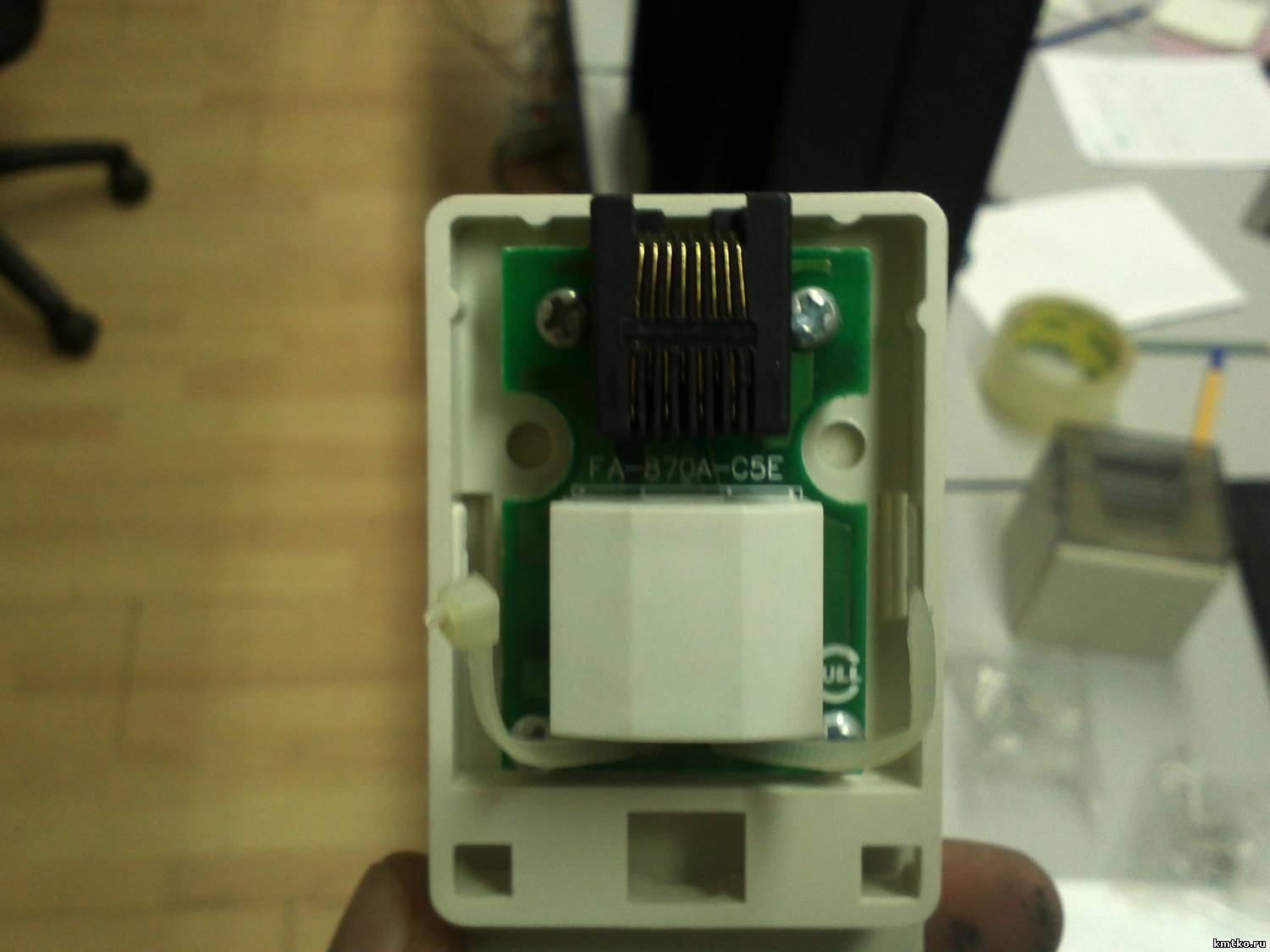

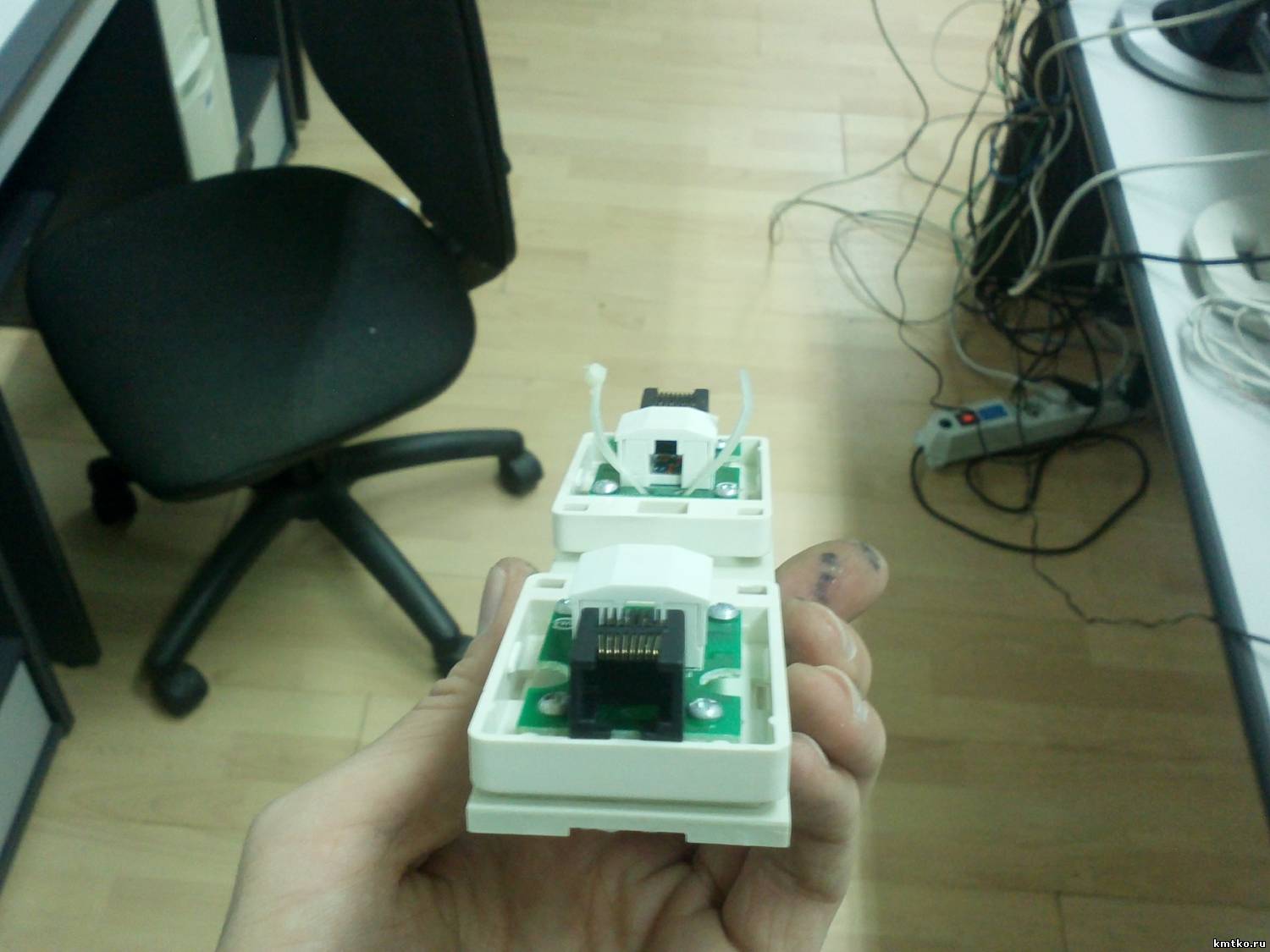

Две розетки- RJ-45 для витой пары 1port/5E

Две пластиковые пластинки

я взял от старого корпуса системного блока.

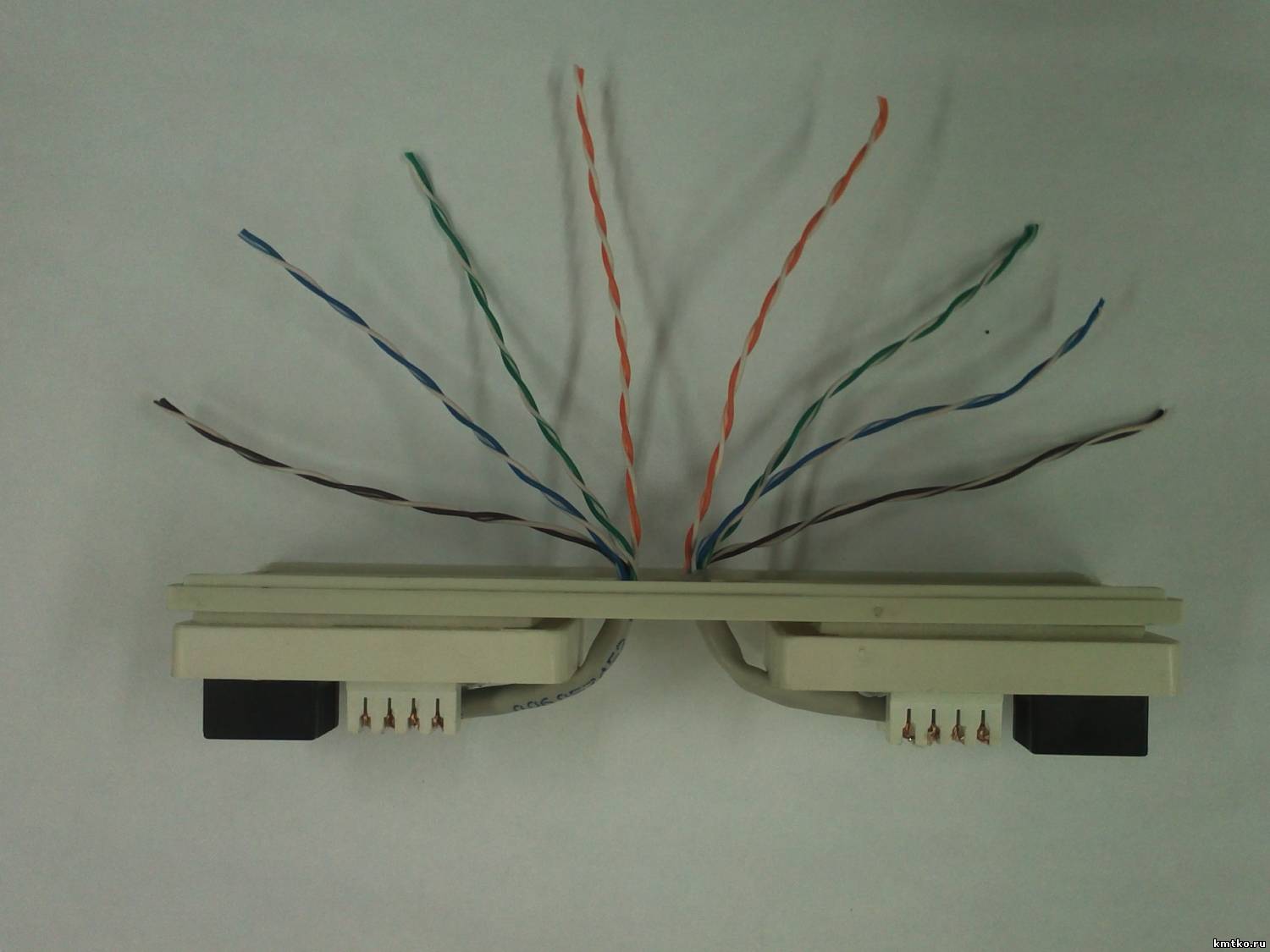

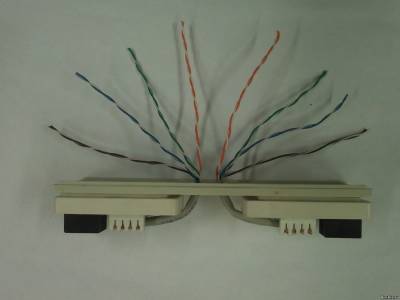

20 сантиметров витой пары.

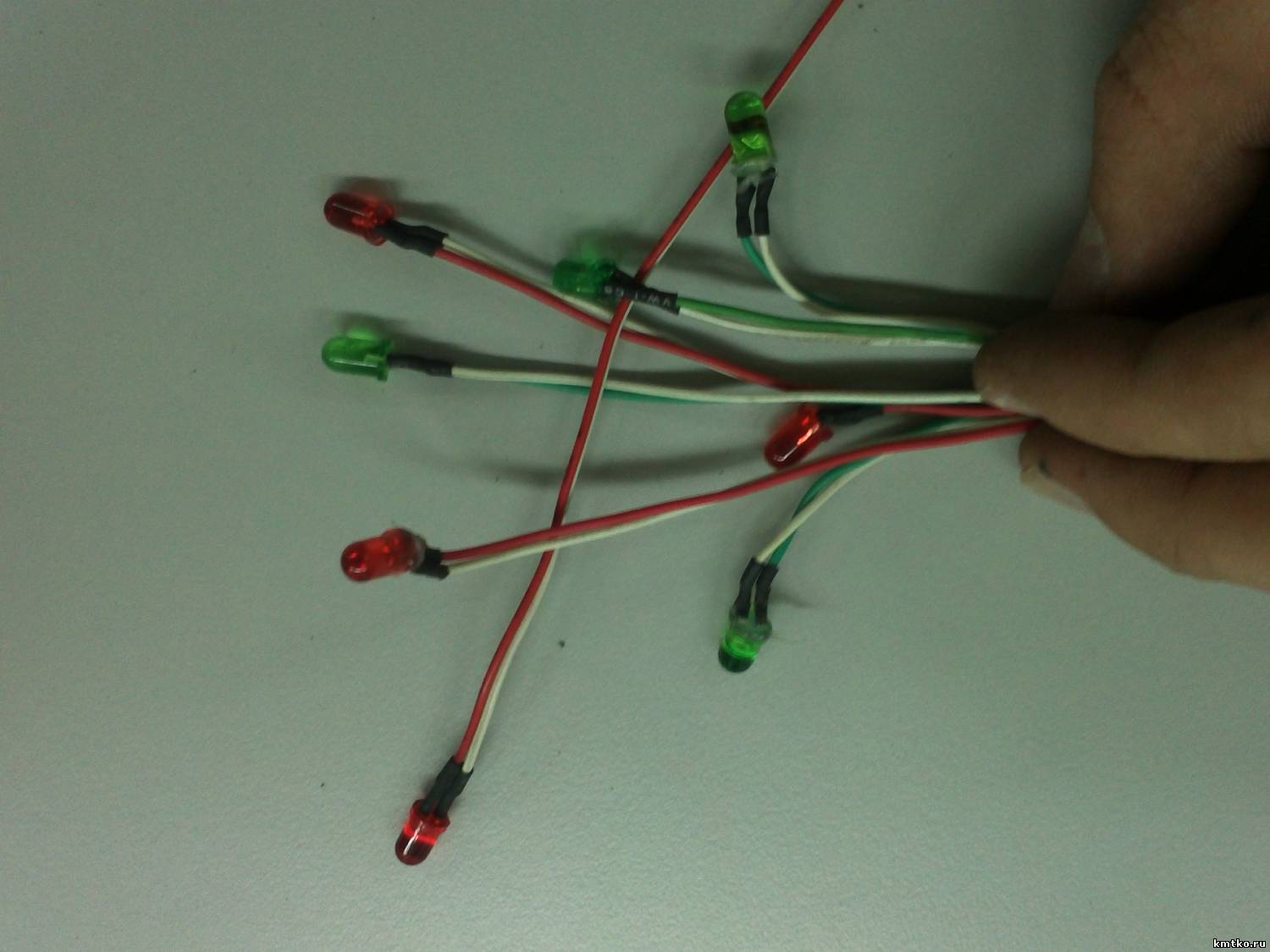

8 светодиодов.

изолента

ножницы

отвёртка + плюсовая(крестовая)

4 самореза

Ну и руки и немного времени

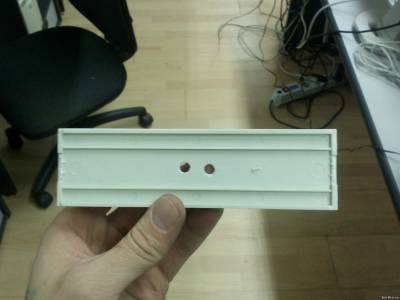

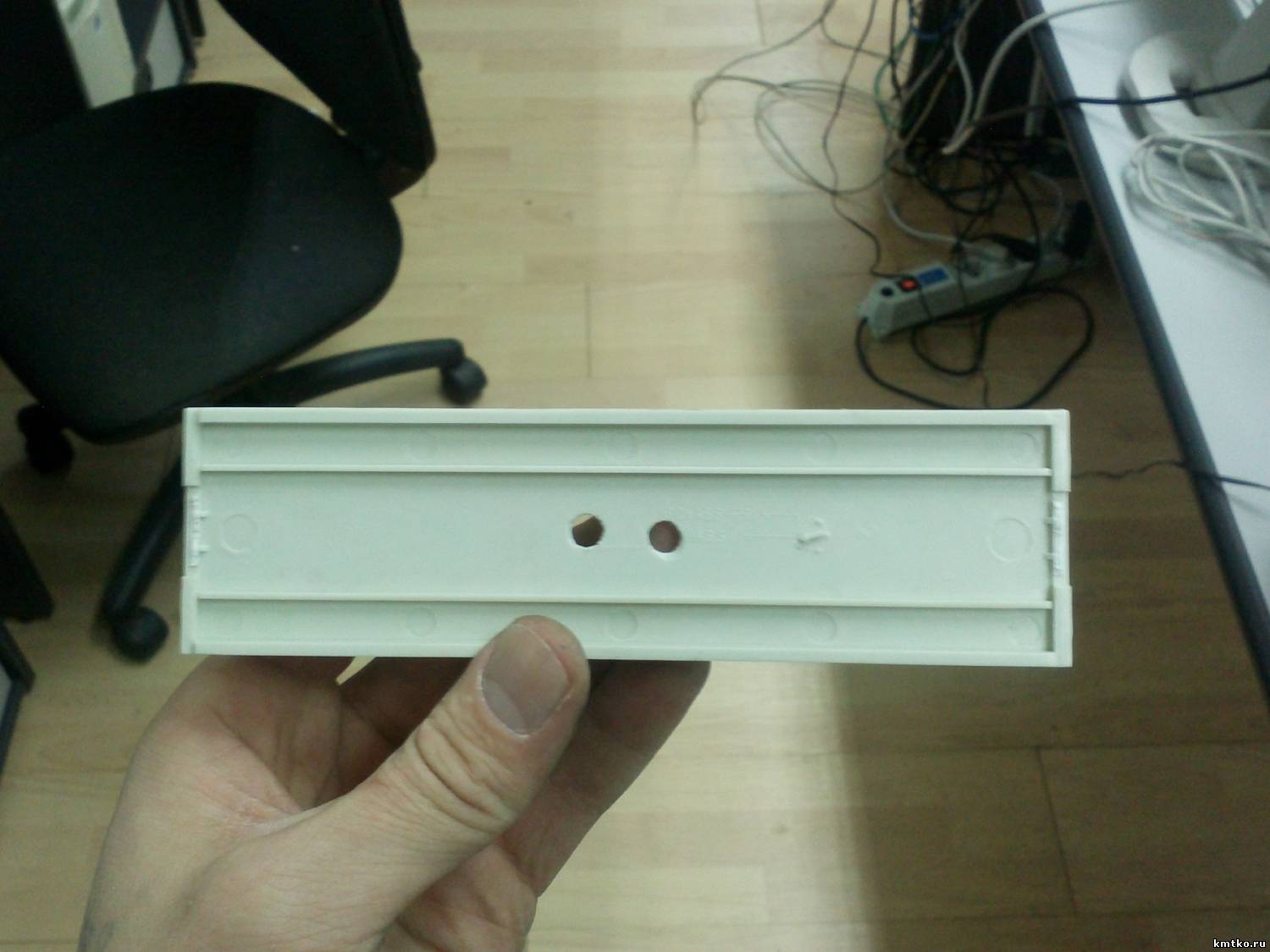

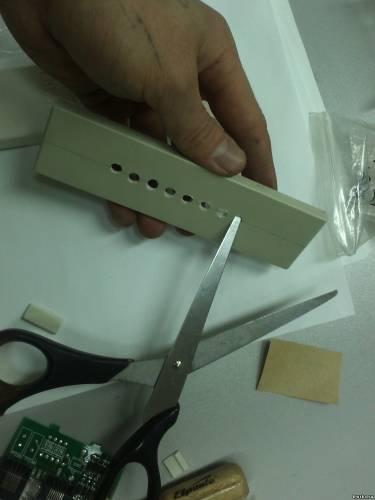

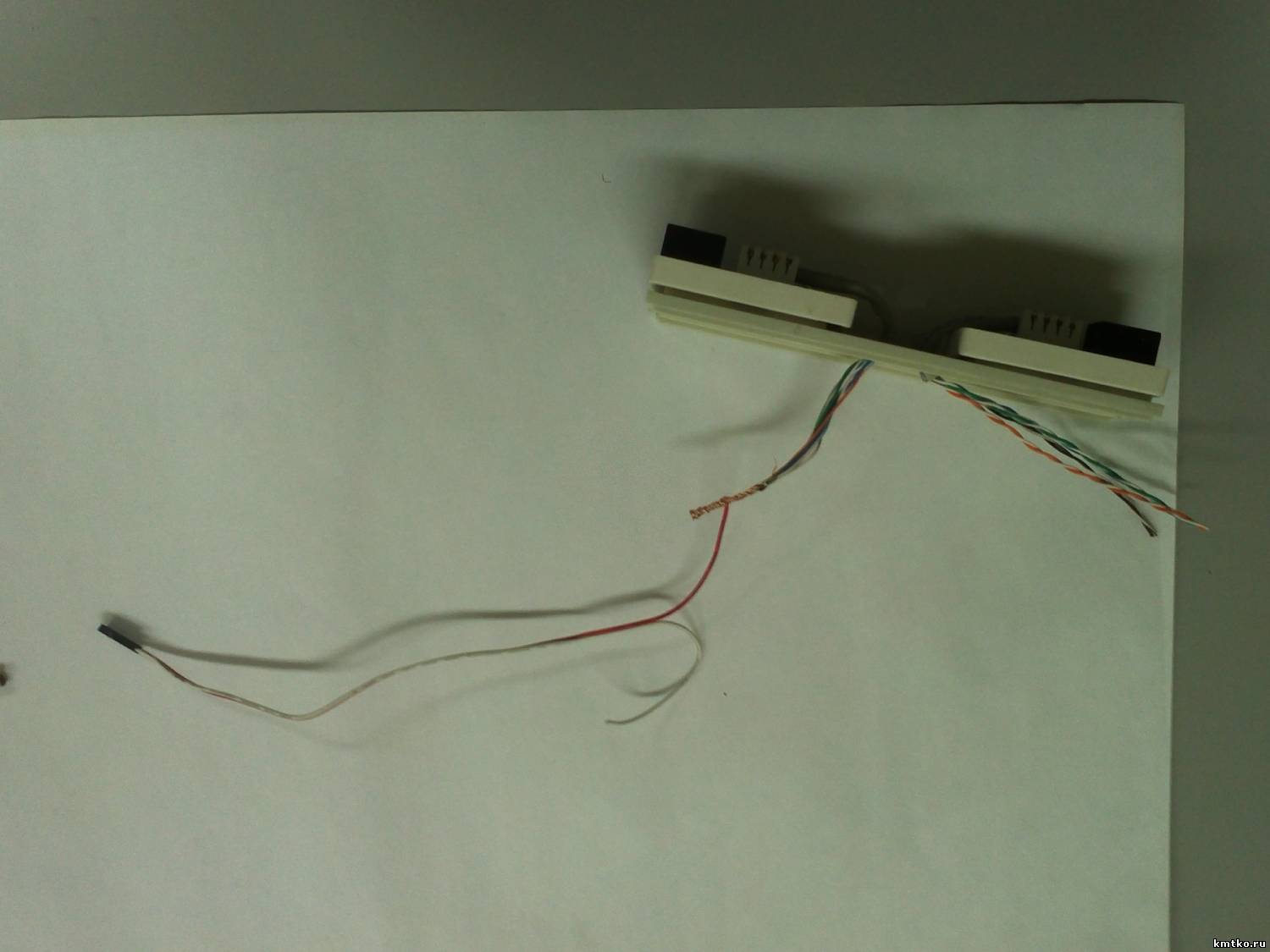

Проделываем отверстия под светодиоды взятые с корпуса старого компьютера, которые когда то показывали наличие питания(красный) и загрузку жёсткого диска(зелёный) диаметр отверстий должен соотвествовать диаметру светодиода, даже чуть меньше чтоб светодиод плотно сидел. Я делал именно так, так как под рукой не было клея. Опять же говорю всё это сделано их подручных средств!!!

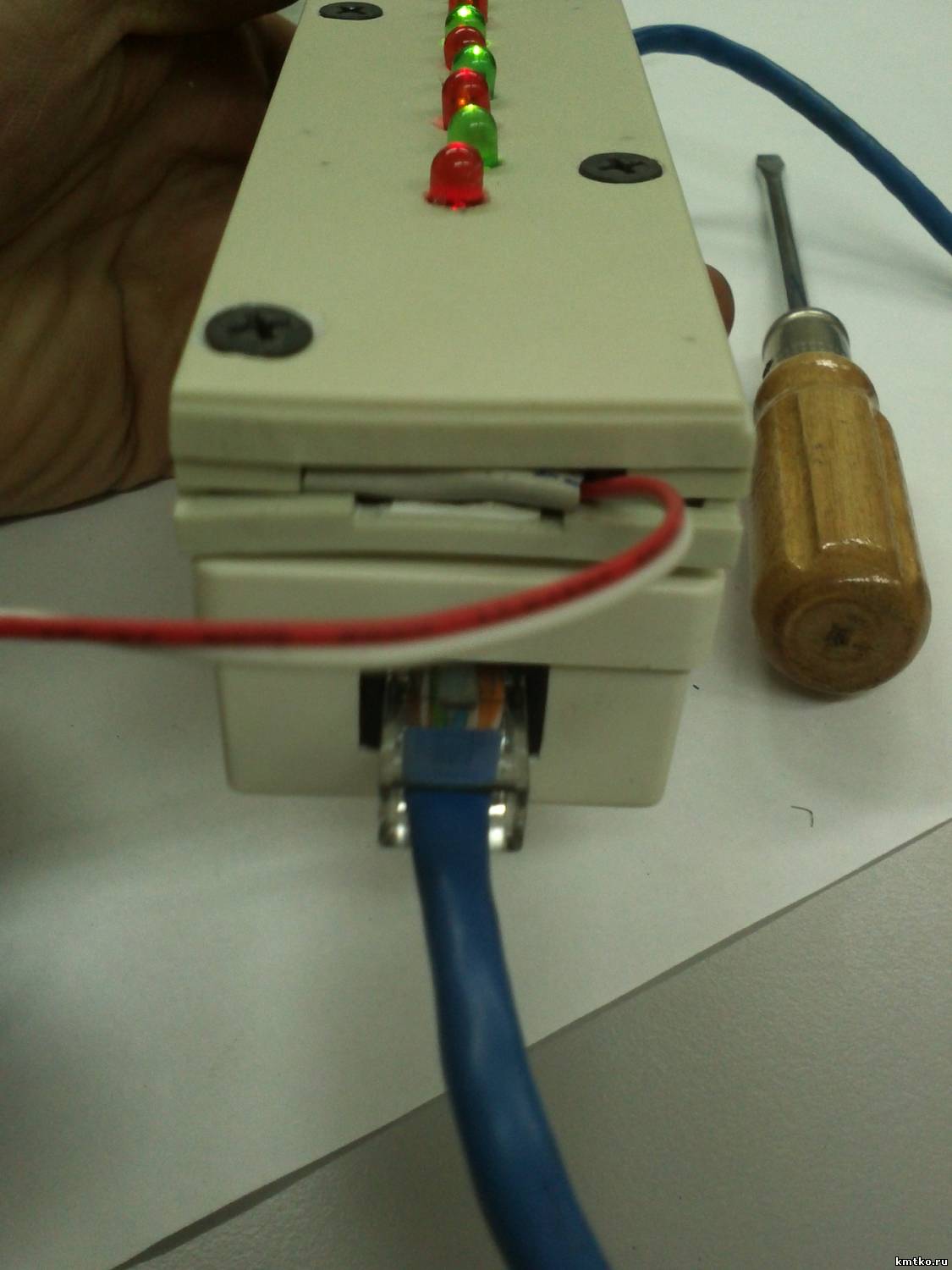

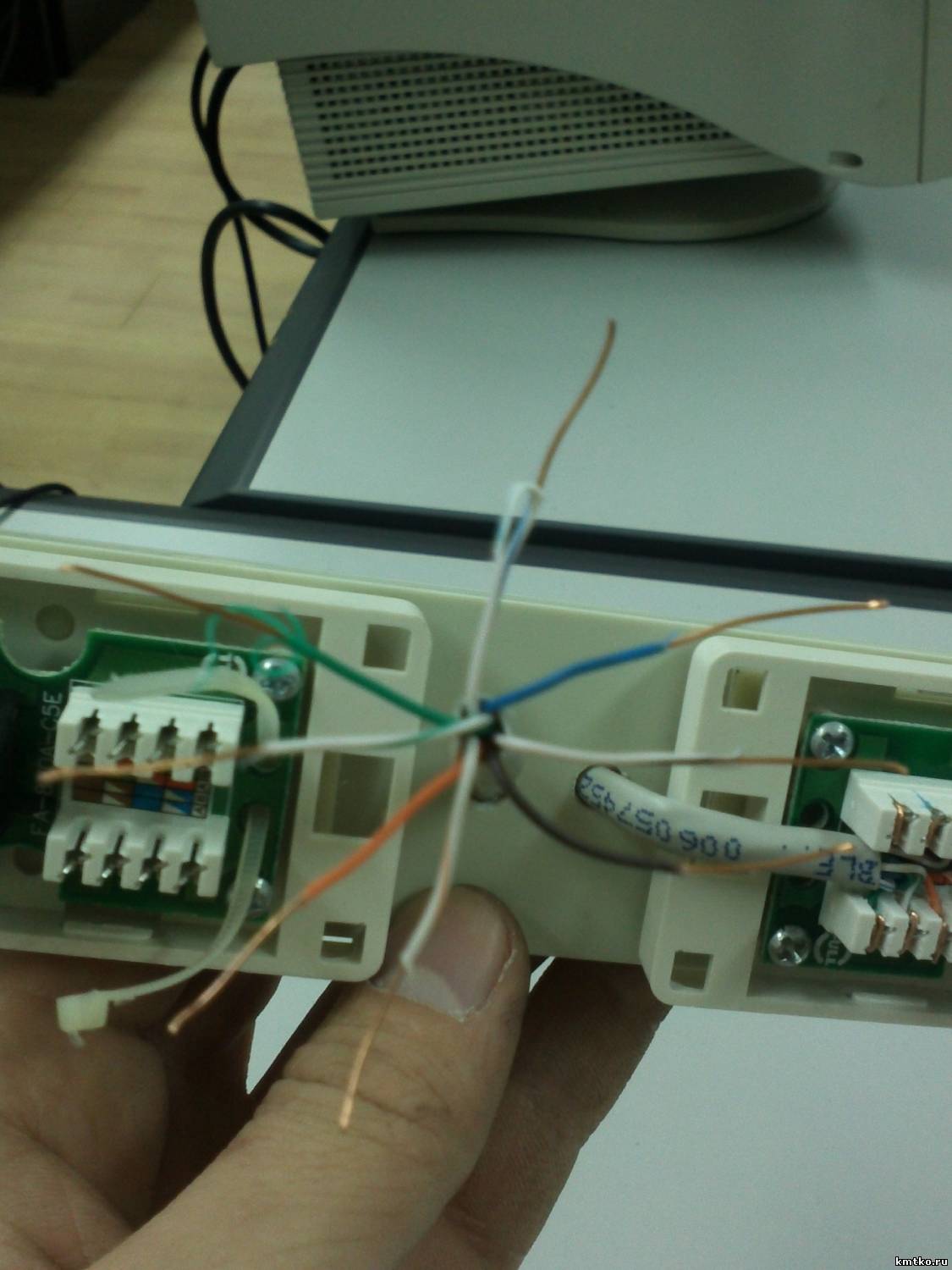

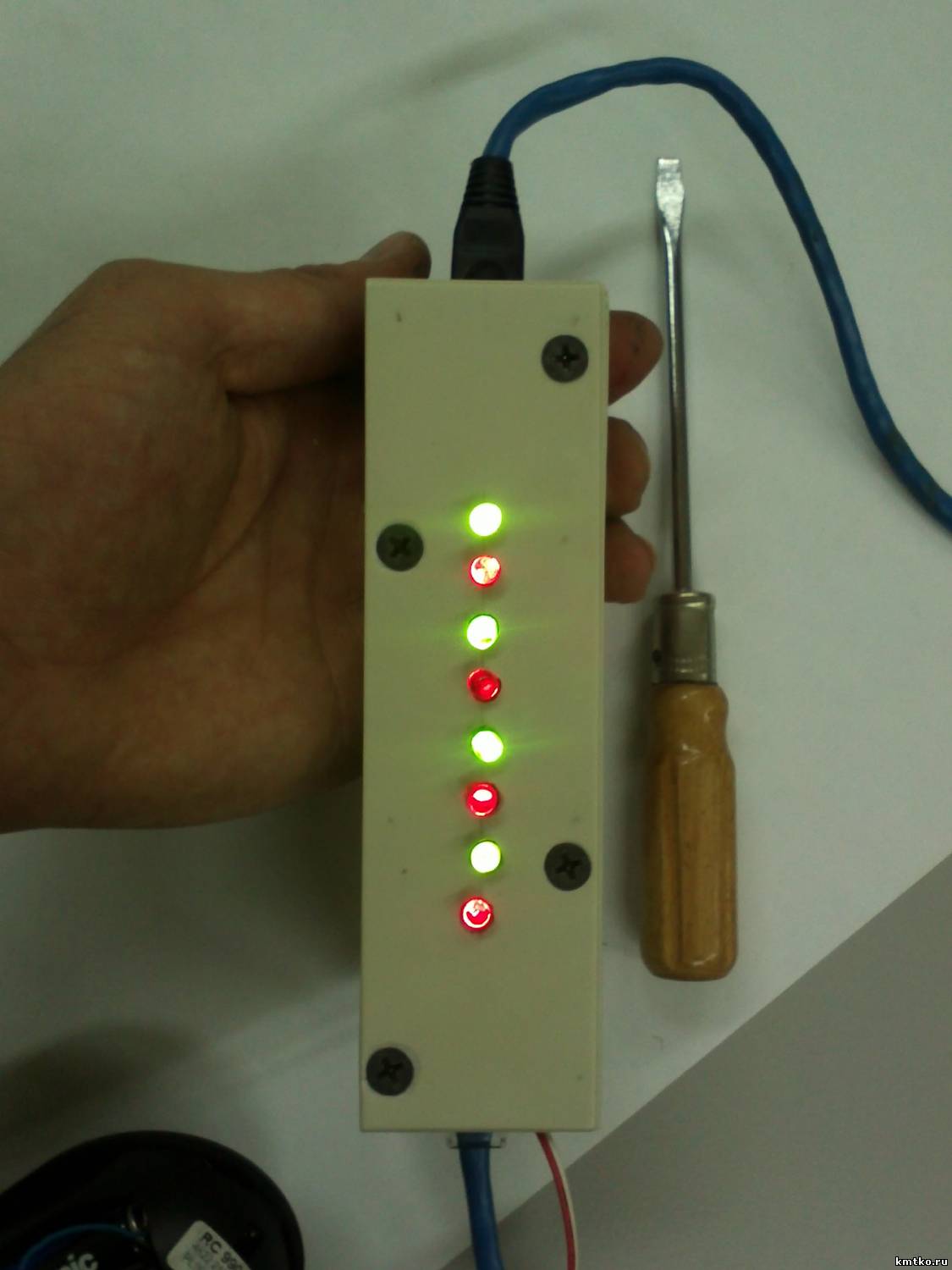

Подключаем патч.корд к разъёмам и тестим!!! Если все 8 светодиодов горят то и все 8 жил проводов в кабеле в рабочем состоянии!!! Если один из светодиодов не горит то одна из жил не в рабочем состоянии а найти можно её по номеру в ряду витой пары соответственно и индикторы на тестере должны соответствовать порядку.

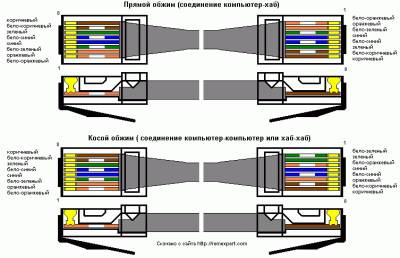

порядок жил в кабеле.
